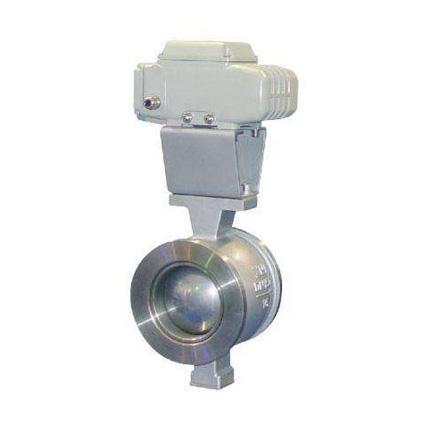

ZDRV電動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。

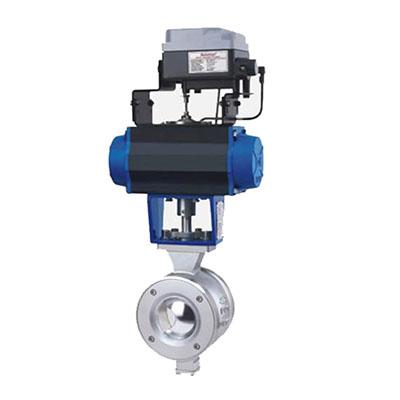

適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等
電動V型球閥技術參數
| 公稱通徑DN(mm) | 25～400 | |||
| 公稱壓力PN(MPa) | 1.6～6.4 | |||
| 公稱壓力Ps(MPa) | 強度試驗 | 2.4～9.6 | ||
| 密封試驗 | 1.76～7.0 | |||
| 材料\代號 | C | P | R | |
|
主要 零件 |
閥體 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
| 球桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 聚四氟乙烯、不銹鋼、硬質合金 | |||
| 填料 | 聚四氟乙烯、柔性石墨 | |||
|
適用 工況 |
適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -28～400℃ | -28～500℃ | ||
| 執行器 | 型 號 | CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構 | ||
| 連接形式 | 對夾式、法蘭式，法蘭按JB79-59標準 | |||
| 基本誤差 | 回差 | 死區 | 輸入信號 | 輸出信號 |
|
全行程的 ≤±2% |
全行程的 ≤±2% |
全行程的 ≤0.8% |
4～20mADC | 4～20mADC |
| 公稱通徑D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | |||||||||||||
| 流量特性 | 近似等百分比（參見典型曲線圖）、直線特性 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 |
軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S/90度） | 8.5～30 |
36～60
|
||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
電動V型球閥外形尺寸
|
公稱通徑 DN(mm) |
尺 寸 (mm) | ||||||||
| 對夾 | 法蘭式 | L | H1 | H2 | |||||
| D | D | D1 | D2 | q | Z-Φd | ||||
| 25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 277 | 60 |
| 40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 305 | 75 |
| 50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 |
| 65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 379 | 105 |
| 80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 389 | 120 |
| 100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 402 | 140 |
| 125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 426 | 165 |
| 150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 453 | 185 |
| 200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 473 | 205 |
| 250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 540 | 240 |
| 300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 590 | 290 |
| 350 | 470 | - | - | - | - | - | |||
| 400 | 525 | - | - | - | - | - | |||
